DUWAI FOSP - Protecteur d'épissure de fibre optique thermorétractable
APPLICATIONS
Le produit est constitué d'une tige en acier inoxydable 304 renforcée ou d'une tige en céramique, d'un tube de fusion chaude et d'un tube en polyoléfine réticulée. Il peut fournir une bonne protection contre la résistance mécanique au niveau de l'épissure par fusion de la fibre optique et assure de bonnes performances de transmission optique.
PLAGE DE TEMPÉRATURE DE FONCTIONNEMENT
- Température de fonctionnement continue : -45 ℃ ~ 100 ℃
- Température minimale de rétrécissement : 70 ℃
- Température de récupération complète : supérieure à 120 °C
COULEUR
Couleur standard : clair
- Excellente résistance à l’humidité et performances de protection
- Le manchon transparent facilite la fusion avant le retrait
- Peut être utilisé facilement et éviter d'endommager la fibre optique lors de l'installation
données techniques | |||
Propriété | Exigence de spécification | Méthode d'essai | Valeur typique |
Changement longitudinal | -5%~5% | ASTM D 2671 | Passer |
Résistance à la traction | ≥10,3MPa | ASTM D 2671 | ≥18MPa |
Allongement à la rupture | ≥200% | ASTM D 2671 | ≥300% |
Résistance diélectrique | ≥19,7 kV/mm | ASTM D2671 | 25kV/mm |
spécification | |||||||
Manches standards | |||||||
Numéro d'article | DO après guérison | Longueur nominale des manches | Tube de fusion | Tige en acier | Emballage | ||
IDENTIFIANT | Longueur | DO | Longueur | ||||
FOSP-61 | 3,0 ± 0,1 | 61 | 1,5 | 61 | 1,5 | 56 | 100 |
FOSP-45 | 3,0 ± 0,1 | 45 | 1,5 | 45 | 1,5 | 41 | 100 |
FOSP-23 | 3,0 ± 0,1 | 23 | 1,5 | 23 | 1,5 | 18 | 100 |
Manches standards | |||||||
Numéro d'article | DO après guérison | Longueur nominale des manches | Tube de fusion | Tige en acier | Emballage | ||
IDENTIFIANT | Longueur | DO | Longueur | ||||
FOSP-61M | 2,6 ± 0,1 | 61 | 1.3 | 61 | 1.2 | 56 | 100 |
FOSP-45M | 2,6 ± 0,1 | 45 | 1.3 | 45 | 1.2 | 41 | 100 |
FOSP-40M | 2,6 ± 0,1 | 40 | 1.3 | 40 | 1.2 | 36 | 100 |
FOSP-30M | 2,6 ± 0,1 | 30 | 1.3 | 30 | 1.2 | 26 | 100 |
FOSP-25M | 2,6 ± 0,1 | 25 | 1.3 | 25 | 1.2 | 21 | 100 |
Mini-manches | |||||||
Numéro d'article | DO après guérison | Longueur nominale des manches | Tube de fusion | Tige en acier | Emballage | ||
IDENTIFIANT | Longueur | DO | Longueur | ||||
FOSP-40T-S | 1,5 ± 0,1 | 40 | 0,5 | 40 | 0,7 | 39,5 | 100 |
FOSP-60T | 2,0 ± 0,1 | 60 | 0,5 | 60 | 1.0 | 56 | 100 |
FOSP-40T | 2,0 ± 0,1 | 40 | 0,5 | 40 | 1.0 | 36 | 100 |
FOSP-60A | 2,4 ± 0,1 | 60 | 1.4 | 60 | 1.0 | 56 | 100 |
FOSP-40A | 2,4 ± 0,1 | 40 | 1.4 | 40 | 1.0 | 36 | 100 |
Micro-manchon | |||||||
Numéro d'article | DO après guérison | Longueur nominale des manches | Tube de fusion | Tige en acier | Emballage | ||
IDENTIFIANT | Longueur | DO | Longueur | ||||
FOSP-40S | 1,4 ± 0,1 | 40 | 0,5 | 40 | 0,5 | 39,5 | 100 |
FOSP-25S | 1,4 ± 0,1 | 25 | 0,5 | 25 | 0,5 | 24,5 | 100 |
FOSP-18S | 1,4 ± 0,1 | 18 | 0,5 | 18 | 0,5 | 17 | 100 |
FOSP-15S | 1,4 ± 0,1 | 15 | 0,5 | 15 | 0,5 | 15 | 100 |
FOSP-10S | 1,4 ± 0,1 | dix | 0,5 | dix | 0,5 | dix | 100 |
- Tube de fusion
- Tige en acier
- Gaine thermorétractable
Numéro d'article | Longueur nominale des manches | tube de fusionHauteur*largeur | Tiges en céramique | ||
longueur | Largeur | Hauteur | |||
FOSP-4RD | 41,5 ± 0,5 | 1,3*2,0 | 40 ± 0,5 | 3,0 ± 0,1 | 1,5 ± 0,1 |
FOSP-4RS | 41,5 ± 0,5 | 1,0*2,2 | 40 ± 0,5 | 3,0 ± 0,1 | 1,5 ± 0,1 |
FOSP-6RD | 41,5 ± 0,5 | 1,4*2,7 | 40 ± 0,5 | 3,0 ± 0,1 | 1,5 ± 0,1 |
FOSP-6RS | 41,5 ± 0,5 | 1,2*2,8 | 40 ± 0,5 | 3,0 ± 0,1 | 1,5 ± 0,1 |
FOSP-8RD | 41,5 ± 0,5 | 2,0*3,6 | 40 ± 0,5 | 4,0 ± 0,1 | 2,0 ± 0,1 |
FOSP-8RS | 41,5 ± 0,5 | 1,7*3,6 | 40 ± 0,5 | 4,0 ± 0,1 | 2,0 ± 0,1 |
FOSP-12RD | 41,5 ± 0,5 | 2,5*3,8 | 40 ± 0,5 | 4,0 ± 0,1 | 2,0 ± 0,1 |
FOSP-12RS | 41,5 ± 0,5 | 1,8*3,8 | 40 ± 0,5 | 4,0 ± 0,1 | 2,0 ± 0,1 |

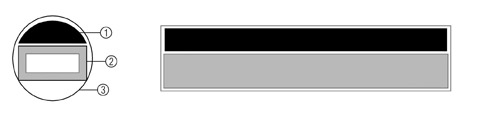

Protecteur d'épissure de fibre optique thermorétractable en céramique
- Tige en céramique
- Tube de fusion
- Gaine thermorétractable
