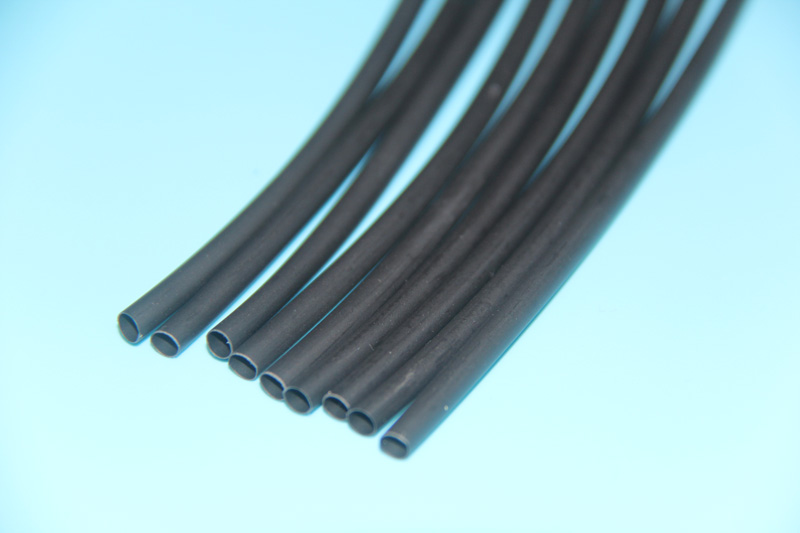

DUWAI DW5 Tube thermorétractable isolant ignifuge respectueux de l'environnement

APPLICATIONS

DW5 est une gaine thermorétractable en polyoléfine conforme aux réglementations environnementales en vigueur. Il est largement utilisé dans les domaines industriels et commerciaux, tels que la protection de l'isolation extérieure des épissures de fils, des tuyaux métalliques, des composants électroniques, etc.

HOMOLOGATIONS / SPÉCIFICATIONS

UL224, 125 ℃ VW-1 600 V

PLAGE DE TEMPÉRATURE DE FONCTIONNEMENT

Température de fonctionnement continu : -55 ℃ ~ 125 ℃
Température minimale de rétrécissement : 70 ℃
Température de récupération complète : supérieure à 110 °C

COULEUR

DUWAI DW5 Tube thermorétractable isolant ignifuge respectueux de l'environnement

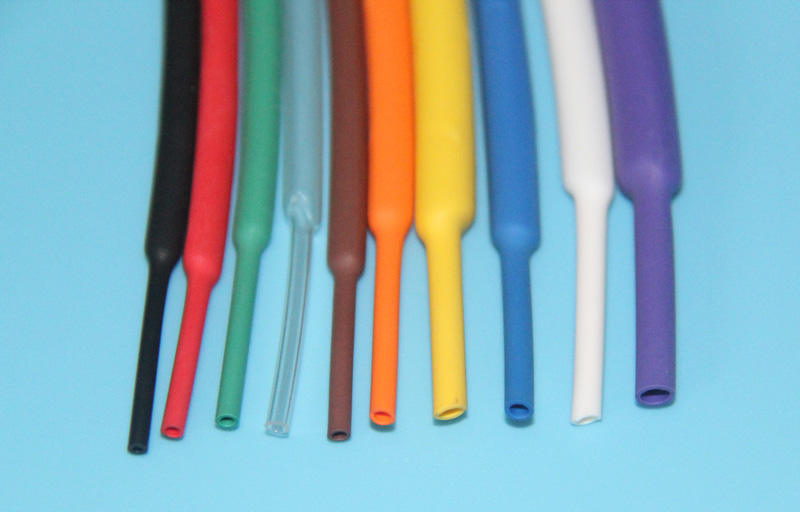

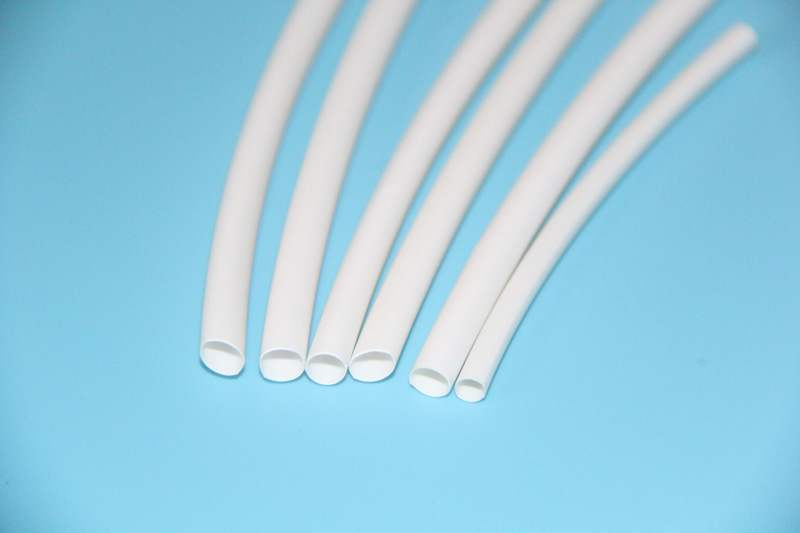

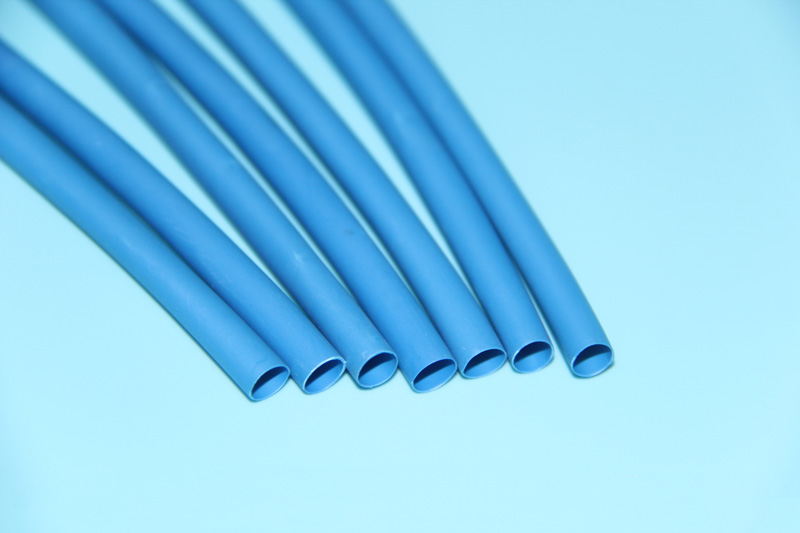

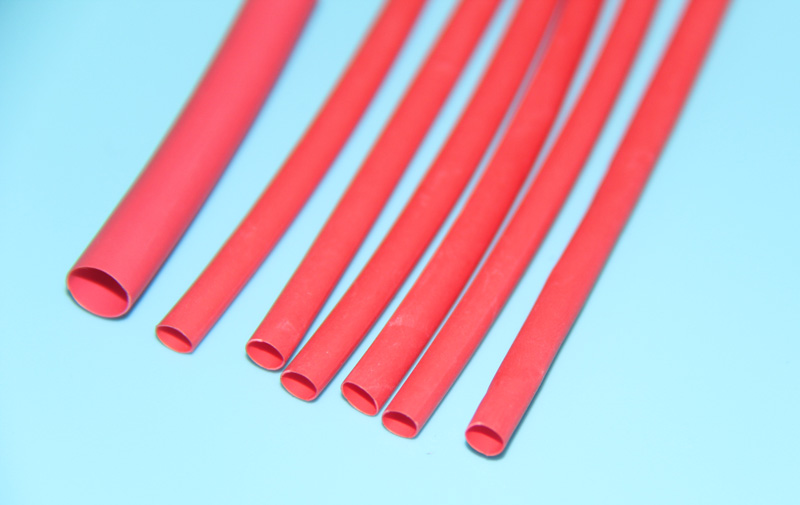

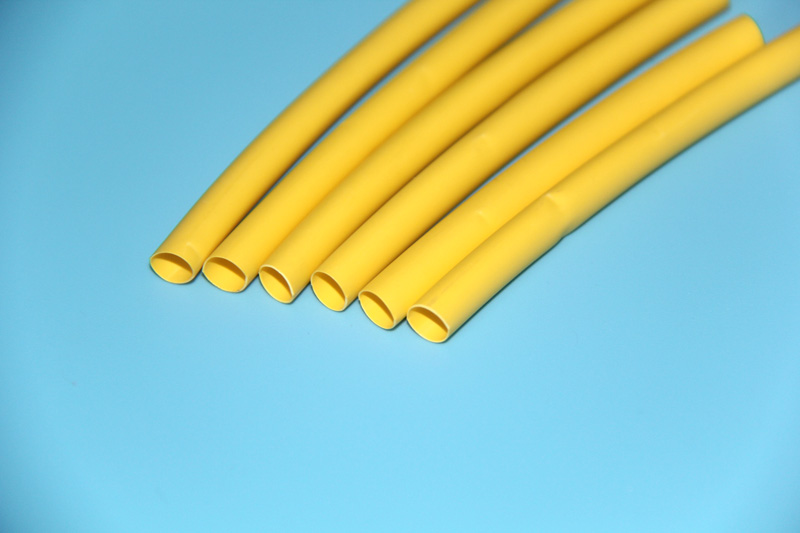

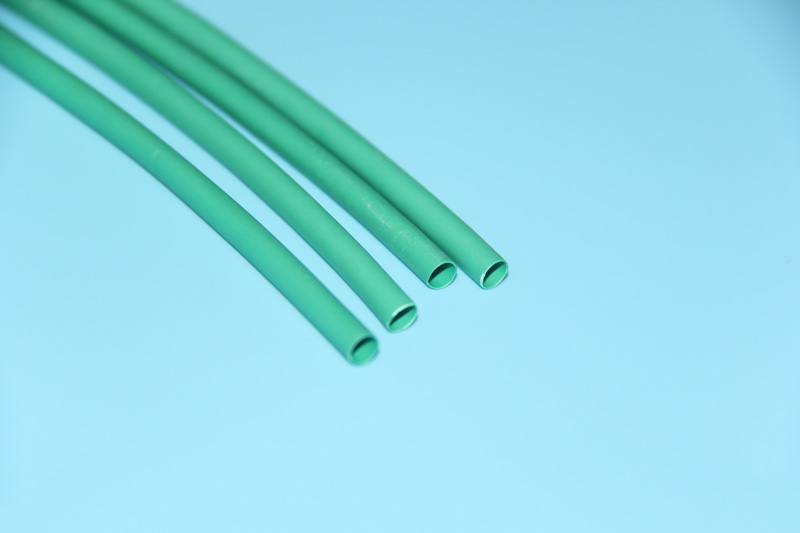

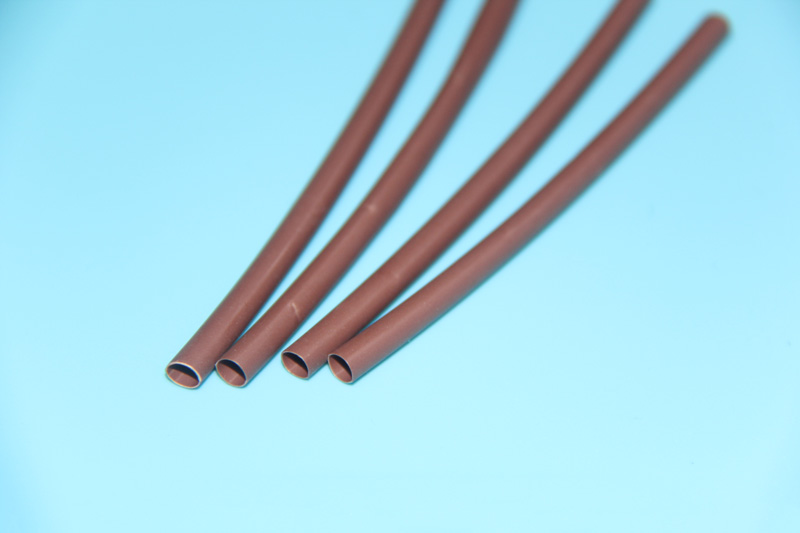

Couleur standard : noir, blanc, rouge, bleu, jaune, vert (d'autres couleurs, tailles spéciales et pièces découpées sont disponibles sur demande.) 35 mm ~ 180 mm (35 mm inclus) sans impression sur le tube (tube vierge).

Demande

DUWAI DW5 Tube thermorétractable isolant ignifuge respectueux de l'environnement

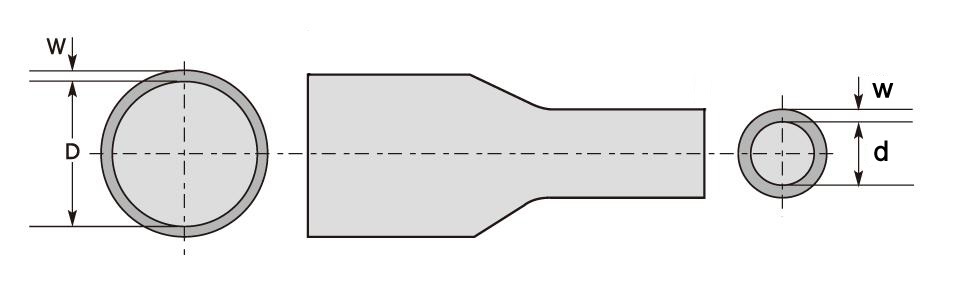

Rapport de rétrécissement : 2:1
Très flexible, hautement ignifuge
Résistant aux solvants liquides courants
Excellentes performances physiques, chimiques et électriques
Conformité avec RoHS

Le tube thermorétractable ignifuge et respectueux de l'environnement à 125 °C est fabriqué en polyoléfine réticulée par rayonnement et est sans halogène, sans brome et autres éléments de métaux lourds toxiques qui dépassent la norme. Il est conforme aux exigences de protection de l'environnement et ne produit pas de gaz toxiques lors de sa combustion. Il présente une douceur, une faible température de retrait et une excellente résistance mécanique. Sa fonction principale est l'isolation électrique des connecteurs. Il est largement utilisé dans des domaines tels que les communications électroniques et l’industrie automobile.

Comme son nom l’indique, une gaine thermorétractable fait référence à un boîtier qui est chauffé et rétréci. Le niveau de tension de tenue d'isolation peut atteindre un fonctionnement à long terme dans un environnement de tension de 600 V. Il ne tombe pas en panne à 600 V et ne peut pas tomber en panne à 2 500 V pendant 60 secondes. C’est actuellement le composant électronique le plus populaire. Le manchon de protection isolant le plus couramment utilisé pour les appareils.

Où les gaines thermorétractables isolantes peuvent-elles être utilisées ?

Le tube thermorétractable isolant est fabriqué en matériau polyoléfine (PE) pour entraîneur de rayonnement. Ses principales fonctions sont l'isolation ponctuelle des connecteurs, la prévention de la rouille des joints de soudure et la protection des faisceaux de câbles. Il est largement utilisé dans l'isolation électronique, la fabrication de faisceaux de câbles automobiles et d'autres domaines.

DUWAI DW5 Tube thermorétractable isolant ignifuge respectueux de l'environnement

<table><tbody><tr><td>données techniques</td><td></td><td></td><td></td></tr><tr><td> Propriété</td><td> Exigence de spécification</td><td> Méthode d'essai</td><td> Valeur typique</td></tr><tr><td> Changement longitudinal</td><td> -10%~10%</td><td> ASTM D2671</td><td> Passer</td></tr><tr><td> Résistance à la traction</td><td> ≥10,3MPa</td><td> ASTM D2671</td><td> ≥11,3MPa</td></tr><tr><td> Allongement à la rupture</td><td> ≥200%</td><td> ASTM D2671</td><td> ≥400%</td></tr><tr><td> Résistance à la traction après vieillissement</td><td> 70% de la valeur initiale</td><td> ASTM D2671 (158˚C/168 heures)</td><td> ≥80%</td></tr><tr><td> Allongement à la rupture après vieillissement</td><td> ≥100%</td><td> ASTM D2671 (158˚C/168 heures)</td><td> ≥200%</td></tr><tr><td> Choc thermique</td><td> Pas de fissure</td><td> ASTM D2671 (200˚C/4 heures)</td><td> Pas de fissure</td></tr><tr><td> Flexibilité à basse température</td><td> Pas de fissure</td><td> ASTM D2671 (-30˚C/1 h)</td><td> Pas de fissure</td></tr><tr><td> Tenue à la tension diélectrique</td><td> AC2500V/60S Pas de panne</td><td> ASTM D2671</td><td> Pas de panne</td></tr><tr><td> Résistivité volumique</td><td> ≥1014Ω‧cm</td><td> ASTM D2671</td><td> ≥1014Ω‧cm</td></tr><tr><td> Résistance diélectrique</td><td> ≥19,7 kV/mm</td><td> ASTM D2671</td><td> 22 kV/mm</td></tr><tr><td> Inflammabilité</td><td> VW-1</td><td> UL224</td><td> Passer</td></tr></tbody></table><table><tbody><tr><td colspan="2"> spécification </td><td colspan="2"></td><td colspan="2"></td><td></td></tr><tr><td rowspan="2">Numéro d'article</td><td rowspan="2"> Taille nominale (mm)</td><td colspan="2"> Tel que fourni (mm)</td><td colspan="2"> Après avoir récupéré (mm)</td><td rowspan="2"> Longueur standard (Mètre)</td></tr><tr><td> IDENTIFIANT (D)</td><td> POIDS (W)</td><td> ID (maximum) (d)</td><td> POIDS (min) (w)</td></tr><tr><td> DW5-0008</td><td> 0,8</td><td> 1,0 ± 0,2</td><td> 0,15 ± 0,05</td><td> 0,6</td><td> 0,25</td><td> 200</td></tr><tr><td> DW5-0010</td><td> 1.0</td><td> 1,5 ± 0,3</td><td> 0,20 ± 0,05</td><td> 0,7</td><td> 0,33</td><td> 200</td></tr><tr><td> DW5-0015</td><td> 1,5</td><td> 2,0 ± 0,3</td><td> 0,20 ± 0,05</td><td> 0,8</td><td> 0,34</td><td> 200</td></tr><tr><td> DW5-0020</td><td> 2.0</td><td> 2,5 ± 0,3</td><td> 0,20 ± 0,05</td><td> 1.1</td><td> 0,34</td><td> 200</td></tr><tr><td> DW5-0025</td><td> 2.5</td><td> 3,0 ± 0,3</td><td> 0,25 ± 0,05</td><td> 1,25</td><td> 0,42</td><td> 200</td></tr><tr><td> DW5-0030</td><td> 3.0</td><td> 3,5 ± 0,3</td><td> 0,25 ± 0,05</td><td> 1,5</td><td> 0,42</td><td> 200</td></tr><tr><td> DW5-0035</td><td> 3.5</td><td> 4,0 ± 0,3</td><td> 0,25 ± 0,05</td><td> 1,75</td><td> 0,42</td><td> 200</td></tr><tr><td> DW5-0040</td><td> 4.0</td><td> 4,5 ± 0,3</td><td> 0,25 ± 0,05</td><td> 2.0</td><td> 0,42</td><td> 200</td></tr><tr><td> DW5-0045</td><td> 4.5</td><td> 5,0 ± 0,3</td><td> 0,25 ± 0,05</td><td> 2.25</td><td> 0,42</td><td> 100</td></tr><tr><td> DW5-0050</td><td> 5.0</td><td> 5,5 ± 0,3</td><td> 0,28 ± 0,05</td><td> 2.5</td><td> 0,52</td><td> 100</td></tr><tr><td> DW5-0060</td><td> 6.0</td><td> 6,5 ± 0,3</td><td> 0,28 ± 0,05</td><td> 3.0</td><td> 0,52</td><td> 100</td></tr><tr><td> DW5-0070</td><td> 7.0</td><td> 7,6 ± 0,3</td><td> 0,30 ± 0,07</td><td> 3.5</td><td> 0,56</td><td> 100</td></tr><tr><td> DW5-0080</td><td> 8.0</td><td> 8,6 ± 0,3</td><td> 0,30 ± 0,07</td><td> 4.0</td><td> 0,56</td><td> 100</td></tr><tr><td> DW5-0090</td><td> 9.0</td><td> 9,6 ± 0,3</td><td> 0,30 ± 0,07</td><td> 4.5</td><td> 0,56</td><td> 100</td></tr><tr><td> DW5-0100</td><td> 10,0</td><td> 10,7 ± 0,4</td><td> 0,30 ± 0,07</td><td> 5.0</td><td> 0,56</td><td> 100</td></tr><tr><td> DW5-0110</td><td> 11.0</td><td> 11,7 ± 0,4</td><td> 0,30 ± 0,07</td><td> 5.5</td><td> 0,56</td><td> 100</td></tr><tr><td> DW5-0120</td><td> 12,0</td><td> 12,7 ± 0,4</td><td> 0,30 ± 0,07</td><td> 6.0</td><td> 0,56</td><td> 100</td></tr><tr><td> DW5-0130</td><td> 13,0</td><td> 13,7 ± 0,4</td><td> 0,35 ± 0,08</td><td> 6.5</td><td> 0,69</td><td> 100</td></tr><tr><td> DW5-0140</td><td> 14,0</td><td> 14,7 ± 0,4</td><td> 0,35 ± 0,08</td><td> 7.0</td><td> 0,69</td><td> 100</td></tr><tr><td> DW5-0150</td><td> 15,0</td><td> 15,7 ± 0,5</td><td> 0,35 ± 0,08</td><td> 7.5</td><td> 0,69</td><td> 100</td></tr><tr><td> DW5-0160</td><td> 16,0</td><td> 16,7 ± 0,5</td><td> 0,35 ± 0,08</td><td> 8.0</td><td> 0,69</td><td> 100</td></tr><tr><td> DW5-0170</td><td> 17,0</td><td> 17,7 ± 0,5</td><td> 0,35 ± 0,08</td><td> 8.5</td><td> 0,69</td><td> 100</td></tr><tr><td> DW5-0180</td><td> 18,0</td><td> 19,0 ± 0,5</td><td> 0,40 ± 0,10</td><td> 9.0</td><td> 0,77</td><td> 100</td></tr><tr><td> DW5-0200</td><td> 20,0</td><td> 21,0 ± 0,5</td><td> 0,40 ± 0,10</td><td> 10,0</td><td> 0,77</td><td> 100</td></tr><tr><td> DW5-0220</td><td> 22,0</td><td> 23,0 ± 0,5</td><td> 0,40 ± 0,10</td><td> 11.0</td><td> 0,77</td><td> 100</td></tr><tr><td> DW5-0250</td><td> 25,0</td><td> 26,0 ± 1,0</td><td> 0,45 ± 0,10</td><td> 12,5</td><td> 0,87</td><td> 50</td></tr><tr><td> DW5-0280</td><td> 28,0</td><td> 29,0 ± 1,0</td><td> 0,45 ± 0,10</td><td> 14,0</td><td> 0,87</td><td> 50</td></tr><tr><td> DW5-0300</td><td> 30,0</td><td> 31,5 ± 1,0</td><td> 0,45 ± 0,10</td><td> 15,0</td><td> 0,87</td><td> 50</td></tr><tr><td> DW5-0350</td><td> 35,0</td><td> 36,5 ± 1,0</td><td> 0,50 ± 0,10</td><td> 17.5</td><td> 0,97</td><td> 50</td></tr><tr><td> DW5-0400</td><td> 40,0</td><td> 42,0 ± 1,5</td><td> 0,50 ± 0,10</td><td> 20,0</td><td> 0,97</td><td> 50</td></tr><tr><td> DW5-0450</td><td> 45,0</td><td> 47,0 ± 1,5</td><td> 0,50 ± 0,10</td><td> 22,5</td><td> 0,97</td><td> 25</td></tr><tr><td> DW5-0500</td><td> 50,0</td><td> 53,0 ± 2,0</td><td> 0,55 ± 0,10</td><td> 25,0</td><td> 0,97</td><td> 25</td></tr><tr><td> DW5-0600</td><td> 60,0</td><td> 63,0 ± 3,0</td><td> 0,60 ± 0,15</td><td> 30,0</td><td> 1.17</td><td> 25</td></tr><tr><td> DW5-0700</td><td> 70,0</td><td> 71,0 ± 3,0</td><td> 0,60 ± 0,15</td><td> 35,0</td><td> 1.17</td><td> 25</td></tr><tr><td> DW5-0800</td><td> 80,0</td><td> 81,0 ± 3,0</td><td> 0,65 ± 0,15</td><td> 40,0</td><td> 1.20</td><td> 25</td></tr><tr><td> DW5-0900</td><td> 90,0</td><td> 91,0 ± 3,0</td><td> 0,75 ± 0,15</td><td> 45,0</td><td> 1h30</td><td> 25</td></tr><tr><td> DW5-1000</td><td> 100</td><td> 101,0 ± 3,0</td><td> 0,75 ± 0,15</td><td> 50,0</td><td> 1h30</td><td> 25</td></tr><tr><td> DW5-1200</td><td> 120</td><td> 121,0 ± 4,0</td><td> 0,80 ± 0,20</td><td> 60,0</td><td> 1,40</td><td> 15</td></tr><tr><td> DW5-1500</td><td> 150</td><td> 151,0 ± 4,0</td><td> 0,80 ± 0,20</td><td> 75,0</td><td> 1,50</td><td> 15</td></tr><tr><td> DW5-1800</td><td> 180</td><td> 181,0 ± 4,0</td><td> 0,80 ± 0,20</td><td> 90,0</td><td> 1,60</td><td> 15</td></tr></tbody></table><img alt="" src="/uploads/2312/g5-3.jpg" />
